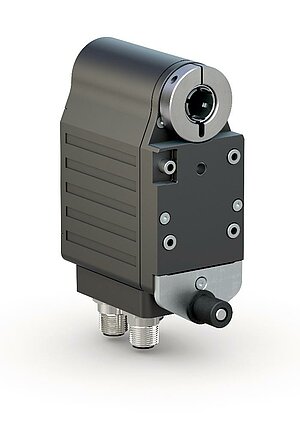

Posizionatore AG01 analog
analogico
Attuatore compatto ad alte prestazioni per compiti di posizionamento assoluto
- Montaggio facile
- Albero cavo passante possibile con ø fino a max. 14 mm
- Trasduttore di posizione analogico integrato per la misura assoluta
- Collegamento elettrico tramite cavo o connettore
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~1.5
kg
albero
acciaio brunito
Corpo
alluminio, pressogetto di zinco rivestito con polveri
Coppia nominale/N. di giri nominale
1.1
Nm
con 430 min-1
i = 12.4 (motori da 70 W)
2.1
Nm
con 225 min-1
i = 24 (motori da 70 W)
4.2
Nm
con 110 min-1
i = 48 (motori da 70 W)
Modo operativo
funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Motor
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
0 … 24 V DC
motori da 70 W
Potenza assorbita
70
W
Corrente nominale
2.9 A ±10 %
(motore da 70 W-M)
max. corrente di carico 3.2 A
4.1 A ±10 %
(motore da 70 W-G)
max. corrente di carico 4.5 A

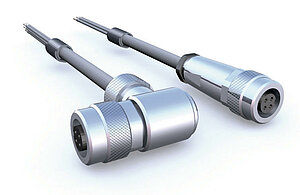

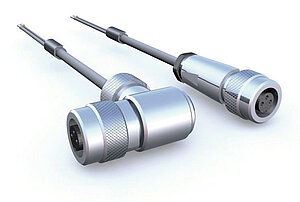

Tipo di connessione
2 connettori M9
a 4 poli, 1 connettore maschio; a 3 poli, 1 connettore maschio
Geber Potentiometer
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
trasduttore di posizione P10
Tolleranza della resistenza
±5
%
trasduttore di posizione P10
Resistenza di terminazione standard
0.2 % oppure 1 Ω
trasduttore di posizione P10 (il valore rispettivamente maggiore)
Tolleranza di linearità
±0.25
%
trasduttore di posizione P10
Messwandler, Stromausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
con resistenza di carico ≤500 Ω
Messwandler, Spannungsausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Icarico ≤10 mA
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 70 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61800-3, secondo ambiente
immunità / immissione
EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP63 (opzionale IP65)
con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Motore
|
Segnale |
EX |
E1 |
|
+ |
1 |
M1, stampato in bianco |
|
+ |
2 |
|
|
- |
3 |
M2, stampato in bianco |
|
- |
4 |
potenziometro
|
Segnale |
MWU |
MWI |
EX |
E1 |
|
Po |
+24 V DC |
I+ |
1 |
Braun |
|
S |
Uout |
2 |
verde |
|
|
Pe |
GND |
I- |
3 |
bianco |
Curva di rendimento
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
48
potenza motore
70W-M
esecuzione albero/
diametro
KR/14
solo per l'albero cavo modello S
albero cavo tipo
S
Ammortizzatore di coppia
A
incl. boccola in elastomero
Tipo di connessione
E1
lungh. cavo motore
2
lungh. cavo trasduttore
2
trasduttore di posizione
P10
10 Wendel-Potentiometer
10 Wendel-Potentiometer
10 Wendel-Potentiometer
trasmissione potenziometro *
1
1
128 max.
nur bei Geber P10, MWI und MWU
Senso di rotazione
i
nur bei Geber MWI oder MWU
nur bei Geber MWI oder MWU
Volume di fornitura
- AG01 analog
- Guida all’uso
