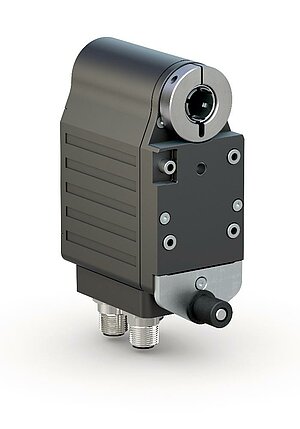

Accionamiento de posicionado AG01 analog
analógico
Actuador compacto de elevadas prestaciones para tareas de posicionado absolutas
- Montaje sencillo
- Es posible un eje hueco continuo hasta un máx. de ø14 mm
- Captador analógico integrado de posición absoluta
- Conexión eléctrica a través de cable o enchufe
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Condiciones ambientales
Característica
Característica
Complemento
Peso
~1.5
kg
eje
acero pavonado
Carcasa
aluminio, fundición inyectada de cinc revestida de polvo
Par de giro/revoluciones nominales
1.1
Nm
a 430 min-1
i = 12.4 (motores 70 W)
2.1
Nm
a 225 min-1
i = 24 (motores 70 W)
4.2
Nm
a 110 min-1
i = 48 (motores 70 W)
Modo de servicio
servicio de interrupción S3: 25 % ED, 10 min.
EN 60034-1
Motor
Característica
Característica
Complemento
Tensión de servicio
0 … 24 V DC
motores 70 W
Absorción de potencia
70
W
Corriente nominal
2.9 A ±10 %
(motor 70 W-M)
máx. corriente de carga 3.2 A
4.1 A ±10 %
(motor 70 W-G)
máx. corriente de carga 4.5 A

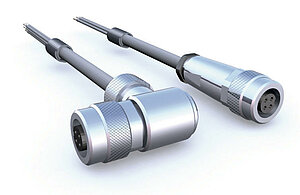

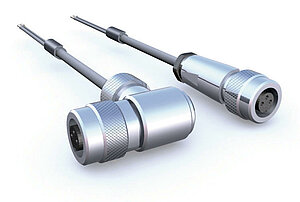

Tipo de conexión
2x M9 conector de enchufe
4 polos, 1 clavija; 3 polos, 1 clavija
Geber Potentiometer
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
captador de posición P10
Tolerancia de resistencia
±5
%
captador de posición P10
Resistencia final estándar
0.2 % o 1 Ω
captador de posición P10 (el valor superior correspondiente)
Tolerancia de linealidad
±0.25
%
captador de posición P10
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
con carga aparente ≤500 Ω
Messwandler, Spannungsausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Icarga ≤10 mA
Característica
Característica
Complemento
Temperatura ambiente
0 … 70 °C
Temperatura de almacenamiento
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61800-3, segundo entorno
resistencia a las inmisiones / inmisión
EN 61800-3, C3
emisión de interferencias / emisión
Tipo de protección
IP63 (IP65 opcional)
con contraenchufes montados
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Motor
|
Señal |
EX |
E1 |
|
+ |
1 |
M1, impreso en blanco |
|
+ |
2 |
|
|
- |
3 |
M2, impreso en blanco |
|
- |
4 |
potenciómetro
|
Señal |
MWU |
MWI |
EX |
E1 |
|
Po |
+24 V DC |
I+ |
1 |
Braun |
|
S |
Uout |
2 |
verde |
|
|
Pe |
GND |
I- |
3 |
blanco |
Curva de potencia
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Multiplicación
48
potencia del motor
70W-M
modelo del eje/
diámetro
KR/14
sólo con eje hueco del tipo S
ejes huecos tipo
S
Brazo de par
A
incl. casquillo de elastómero
Tipo de conexión
E1
longitud del cable motor
2
longitud del cable codificador
2
captador de posición
P10
10 potenciómetros helicoidales
10 potenciómetros helicoidales
10 potenciómetros helicoidales
multiplicación potenciómetro *
1
1
128 máx.
sólo con sensor P10, MWI y MWU
Dirección de giro
i
Sólo con sensor MWI o MWU
Sólo con sensor MWI o MWU
Volumen de suministro
- AG01 analog
- Instrucciones breves
