Entraînement de positionnement AG01 analog
analogique
Servomoteur compact haute performance pour positionnements absolus
- Montage simple
- Arbre creux traversant, diamètres possibles jusqu‘à 14 mm
- Codeur absolu analogique intégré
- Branchement électrique par câble ou connecteur
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~1.5
kg
arbre
acier bruni
Boîtier
aluminium, zinc moulé sous pression à revêtement de poudre
Couple/régime nominal
1.1
Nm
pour 430 min-1
i = 12.4 (moteurs de 70 W)
2.1
Nm
pour 225 min-1
i = 24 (moteurs de 70 W)
4.2
Nm
pour 110 min-1
i = 48 (moteurs de 70 W)
Mode de fonctionnement
mode intermitent S3 : temps de fonctionnement 25 %, 10 min.
EN 60034-1
Motor
Caractéristique
Caractéristiques techniques
Complément
Tension de service
0 … 24 V CC
moteurs de 70 W
Puissance absorbée
70
W
Courant nominal
2.9 A ±10 %
(moteur 70 W-M)
courant de charge max. 3.2 A
4.1 A ±10 %
(moteur 70 W-G)
courant de charge max. 4.5 A

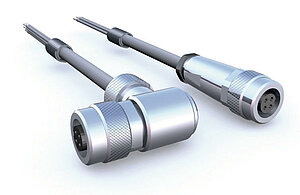

Type de branchement
2 connecteurs M9
4 pôles, 1 broche; 3 pôles, 1 broche
Geber Potentiometer
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
transmetteur de position P10
Tolérance de résistance
±5
%
transmetteur de position P10
Résistance finale standard
0.2 % ou 1 Ω
transmetteur de position P10 (la plus élevée des valeurs est toujours la bonne)
Tolérance de linéarité
±0.25
%
transmetteur de position P10
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
pour charge ≤500 Ω
Messwandler, Spannungsausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
ICharge ≤10 mA
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 70 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
EN 61800-3, second environnement
résistance aux interférences / nuisances
EN 61800-3, C3
perturbation / émission
Type de protection
IP63
avec contre-connecteurs montés
EN 60529
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Moteur
|
Signal |
EX |
E1 |
|
+ |
1 |
M1, marquage blanc |
|
+ |
2 |
|
|
- |
3 |
M2, marquage blanc |
|
- |
4 |
potentiomètre
|
Signal |
MWU |
MWI |
EX |
E1 |
|
Po |
+24 V DC |
I+ |
1 |
Braun |
|
S |
Uout |
2 |
vert |
|
|
Pe |
GND |
I- |
3 |
blanc |
Courbe de puissance
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Rapport
48
puissance du moteur
70W-M
modèle darbre/
diamètre
KR/14
uniquement pour arbre creux de type S
type d‘arbre creux
S
Pointeau anti-couple
A
avec douille en élastomère
Type de branchement
E1
longueur de câble moteur
2
longueur de câble capteur
2
transmetteur de position
P10
Potentiomètre à 10 hélices
Potentiomètre à 10 hélices
Potentiomètre à 10 hélices
transmission potentiomètre *
1
1
128 max.
uniquement pour codeurs P10, MWI et MWU
Sens de rotation
i
uniquement pour codeurs MWI ou MWU
uniquement pour codeurs MWI ou MWU
Étendue de la livraison
- AG01 analog
- Instructions abrégées
