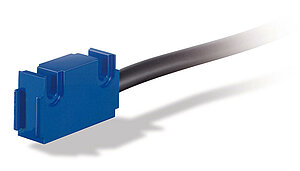

磁性传感器 LE100/1
增量式、模拟接口 1 V<sub>SS</sub>
- 重复精度最大为 ±1 μm
- LED 灯状态显示
- 与 MB100/1 磁栅尺配合工作
- 与磁栅尺MBR100工作
- 读取距离 ≤0.4 mm
- 信号周期为 1000 μm
- 输出电路为sin/cos 1 VSS
- 坚固的金属外壳
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
压铸锌/铝
M 型结构
压铸锌
ZM 型结构
传感器/尺的读取距离
0.1 … 0.4 mm
参考信号 O, IA, ID
0.1 … 0.2 mm
参考信号 RB, RD
传感器/环的读取距离
0.1 … 0.4 mm
参考信号 O, IA, ID
0.1 … 0.2 mm
参考信号 RB, RD
电缆护套
聚氨酯，适用拖链
6、8-芯线式 ø5-0.4 mm
电缆曲率半径
5x 电缆直径
静态的
7.5x 电缆直径
动态的
电缆寿命
>5
米尔循环
测试条件如下:
特征
技术数据
内容补充
工作电压
10.5 … 30 V DC
反极性保护
5 V DC ±5 %
无反极性保护
电流消耗
<25
mA
在 24 V DC 情况下
<50
mA
在 5 V DC 情况下
输出信号
sin、 /sin、cos、 /cos、 指数、 /指数
输出电压
1 VSS ±10 %
在 0 … 70 °C 条件下
终端电阻为 120 Ω 时
输出阻抗
0
Ω
载荷
短路保护
信号周期
1000
µm
电压误差
2.5 V, ±100 mV
正弦/余弦平均值对于GND (10.5 … 30 V 直流电)
UB/2 ±100 mV
对 GND 的正弦/余弦平均值 (5 V DC)
相位
90°±1°, ±3° (20 kHz)
sin/cos
45
°
sin/cos
参考信号与正弦/余弦信号(相位45°)的正交点对称
实时性要求
与速度成比例的信号输出
连接方式
开放的电缆末端
插拔连接器
7/8 针
信号图
E: 基准电压 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
特征
技术数据
内容补充
线性偏差
±2
µm
在 TU = 20 °C 时
传感器和磁尺之间的读取距离为0.2mm
重复精度
1
µm
测量范围
∞
周速度
≤20
m/s
sin/cos
行进速度
≤20
m/s
sin/cos
特征
技术数据
内容补充
环境温度
-10 … 70 °C
储存温度
-30 … 80 °C
相对湿度
100
%
允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
200 m/s2, 50 Hz … 2 kHz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
无基准信号
|
信号符标 |
E1 |
E6X |
|
GND |
黑色 |
1 |
|
sin |
红色 |
2 |
|
/sin |
橙色 |
3 |
|
cos |
黄色 |
4 |
|
/cos |
绿色 |
5 |
|
+UB |
棕色 |
6 |
|
nc |
7 |
带基准信号
|
信号符标 |
E1 |
E6X |
|
sin |
红色 |
1 |
|
cos |
黄色 |
2 |
|
指数 |
蓝色 |
3 |
|
+UB |
棕色 |
4 |
|
GND |
黑色 |
5 |
|
/sin |
橙色 |
6 |
|
/cos |
绿色 |
7 |
|
/index |
紫色 |
8 |
安装提示
对于磁尺上带有参考点的系统请注意传感器和尺的正确对准(见图)。
|
参考信号 |
O, I |
R |
|
A, 传感器/尺的读取间距 |
≤0.4 mm |
≤0.2 mm |
|
B, 横向偏移 |
±2 mm |
±0.5 mm |
|
C, 同心度偏差 |
±3° |
±3° |
|
D, 纵向斜度 |
±1° |
±1° |
|
E, 横向斜度 |
±3° |
±3° |
|
3 |
2 |
2 |
象征性传感器显示方式
象征性传感器显示方式
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
工作电压
10
造型结构
M
连接方式
E1
电缆长度
1.0
1.0
20.0 毫米, 1毫米为单位
基准参考信号
O
指数信号每 1mm
指数信号每 1mm
供货范围
- LE100/1
- 紧固套件
- 快速参考指南
