线拉编码器 SG21
用于旋转编码器安装的小型结构测量长度达 2000 mm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
用于旋转编码器的紧密型拉绳编码器带最大直径 36 mm 法兰。
- 用于带最大直径 36 毫米法兰的旋转编码器的拉绳编码器
- 测量长度可达2000m
- 坚固的压铸锌外壳、坚固的结构设计、坚固的测量绳线(防锈的)
- 非常紧凑型设计
技术制图
技术数据
机械参数
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.2
 kg
外壳
 压铸锌
线绳类型
ø0.45
 mm
不锈钢,塑料包层
拉力
≥2
 N
工作温度 T1
≥11
 N
工作温度 T2
测量位移/ 线鼓转动
100
 mm
特征
技术数据
内容补充
重复精度
±0.15
 mm
每行进方向
行进速度
≤1
 m/s
特征
技术数据
内容补充
环境温度
-10 … 80 °C
T1
-40 … 80 °C
T2
更多信息
可与该拉绳编码器组合使用的旋转编码器
匹配的旋转编码器可以在我们的网站 www.siko-global.com 上找到。其适合用于:
各个编码器的特殊技术说明请参照相应的技术数据表。此外,其可继续适配应用于不同制造商的种类繁多的编码器。

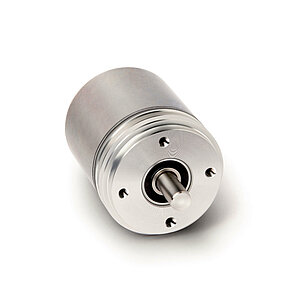

- 模拟信号输出,如电流或电压输出: AV3650M

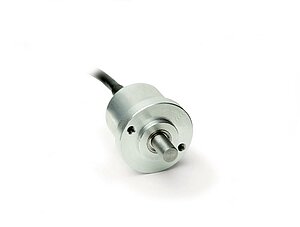

- 用于增量式输出: IV2800

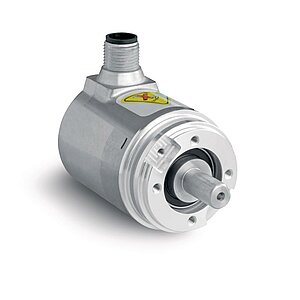

- 用于绝对值输出: WV3650M、WV36M/CAN
各个编码器的特殊技术说明请参照相应的技术数据表。此外,其可继续适配应用于不同制造商的种类繁多的编码器。
安装提示
当固定线拉绳时要考虑拉绳是否伸直,也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
绳索固定件
GW
编码器类型
OG6
见附件
电气连接的方向位置
1
取决于所装配的编码器
工作运行温度
T1
附件
类似产品
供货范围
- SG21
- 安装指南
