Trasduttore a filo SG21
Modello piccolo per montaggio encoder con corsa utile di 2000 mm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Trasduttore a filo compatto per montaggio encoder con ø flangia di max. 36 mm
- Trasduttore a filo per encoder con flangia max. Ø 36 mm
- Corsa utile max. 2000 mm
- Corpo robusto in pressogetto di zinco, modello resistente, filo ad alta stabilità (Nirosta)
- Modello molto compatto
Disegno tecnico
Dati tecnici
Dati meccanici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.2
 kg
Corpo
 pressogetto di zinco
Tipo di filo
ø0.45
 mm
acciaio inossidabile, con guaina in materiale sintetico
Forza di estensione
≥2
 N
temperatura di lavoro T1
≥11
 N
temperatura di lavoro T2
Tratto di misura/ Rotazione del tamburo
100
 mm
Caratteristica
Dati tecnici
Integrazione
Ripetibilità
±0.15
 mm
secondo la direzione di avvio
Velocità di traslazione
≤1
 m/s
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 80 °C
T1
-40 … 80 °C
T2
Ulteriori informazioni

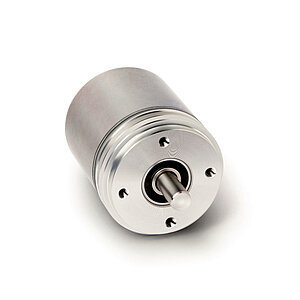

Encoder da combinare con questo trasduttore a filo
Troverete gli encoder idonei sul nostro sito web www.siko-global.com. Sono adatti …
Le specifiche tecniche di questi apparecchi sono disponibili nelle relative schede tecniche. Si possono impiegare molteplici modelli di trasduttori di fabbricanti diversi.
- per le uscite analogiche quale corrente o tensione: AV3650M

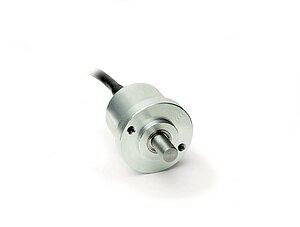

- per le uscite incrementali: IV2800

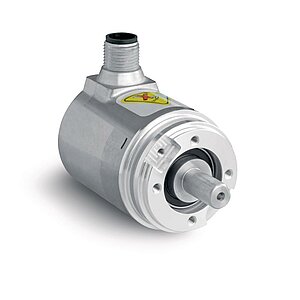

- per le uscite assolute: WV3650M, WV36M/CAN
Le specifiche tecniche di questi apparecchi sono disponibili nelle relative schede tecniche. Si possono impiegare molteplici modelli di trasduttori di fabbricanti diversi.
Istruzioni di montaggio
Fissando il filo bisogna far attenzione che l'estensione del filo sia dritta, ossia perpendicolare all’uscita del filo. Si consiglia: scegliere la posizione iniziale solamente dopo aver esteso il filo di ca. 5 mm. In tal modo si evita che l'estensione del filo in fase di ritorno arrivi alla battuta.
Rappresentazione simbolica
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
fissaggio del filo
GW
modello trasduttore
OG6

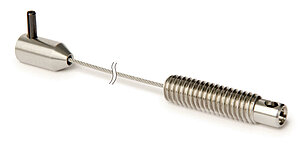

vedi accessori
posizione collegamento elettrico
1
a seconda del trasduttore montato
temperatura di lavoro
T1

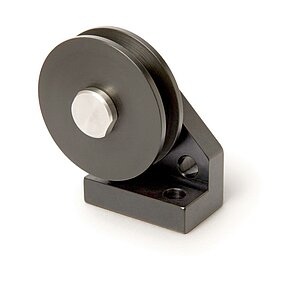

Accessori
Prodotti simili
Volume di fornitura
- SG21
- Istruzioni per il montaggio
