Capteur de câble SG21
Petit modèle pour montage de codeurs rotatifs, mesure linéaire de 2000 mm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Capteur à câble compact pour codeurs rotatifs à bride de diamètre max. de 36 mm
- Capteur à câble pour codeur à bride Ø36 mm max.
- Mesure linéaire 2000 mm max.
- Boîtier solide en zinc moulé, construction résistante, câble de mesure (acier non oxydable) solide
- Modèle très compact
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.2
 kg
Boîtier
 zinc moulé sous pression
Type de câble
ø0.45
 mm
acier spécial inoxydable, gainé de plastique
Force de traction
≥2
 N
température de travail T1
≥11
 N
température de travail T2
Déplacement linéaire/circonférence du tambour
100
 mm
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
±0.15
 mm
pour chaque sens d'approche
Vitesse de déplacement
≤1
 m/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 … 80 °C
T1
-40 … 80 °C
T2
Plus d’informations
Codeurs rotatifs pouvant être combinés avec ce codeur à câble
Les capteurs rotatifs appropriés sont indiqués sur notre site www.siko-global.com. Ils conviennent…
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.

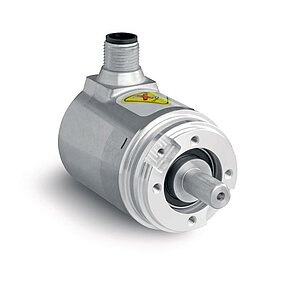

- aux sorties analogiques telles que courant ou tension : AV3650M

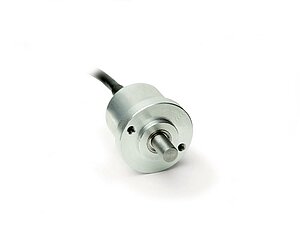

- aux sorties incrémentales : IV2800

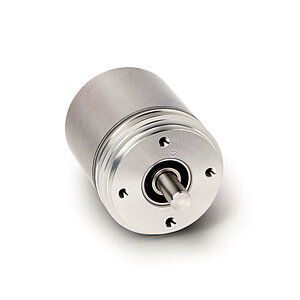

- aux sorties absolues : WV3650M, WV36M/CAN
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.
Instruction de montage
Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
fixation de câble
GW
type de codeur
OG6
voir Accessoires
position branchement électrique
1
en fonction du codeur monté
température de service
T1
Accessoires
Produits comparables
Étendue de la livraison
- SG21
- Instructions de montage
