Sensor de tracción por cable SG21
Constr. peq. para montaje de codif. rotat. con 2000 mm de long. de medición![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Constr. peq. para montaje de codif. rotat. con 2000 mm de long. de medición
- Sensores de tracción por cable para codificadores rotatorios con brida máx. Ø36 mm
- Longitud de medición hasta 2.000 mm
- Sólida carcasa de fundición inyectada de cinc, modo de construcción robusto, sólido conductor de medición (Nirosta)
- Modo de construcción muy compacto
Dibujo técnico
Característica
Datos mecánicos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.2
 kg
Carcasa
 fundición inyectada de cinc
Tipo de cable
ø0.45
 mm
acero fino inoxidable, revestido de plástico
Fuerza de extracción
≥2
 N
temperatura de trabajo T1
≥11
 N
temperatura de trabajo T2
Recorrido de medición/ Perímetro tambor
100
 mm
Característica
Característica
Complemento
Precisión de repetición
±0.15
 mm
en función de la dirección de aproximación
Velocidad de desplazamiento
≤1
 m/s
Característica
Característica
Complemento
Temperatura ambiente
-10 … 80 °C
T1
-40 … 80 °C
T2
Más informaciones

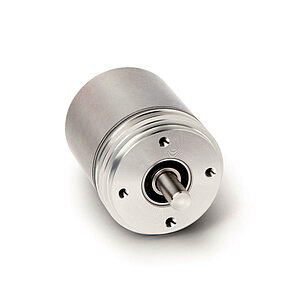

Codificadores rotatorios que pueden combinarse con este sensor de tracción por cable
Los codificadores rotatorios los puede encontrar en nuestra página web www.siko-global.com. Son adecuados…
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.
- para salidas analógicas como corriente o tensión: AV3650M
- para salidas incrementales: IV2800

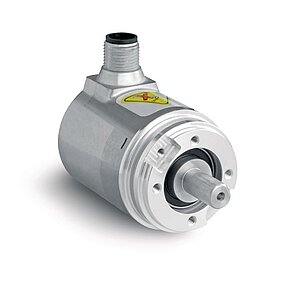

- para salidas absolutas: WV3650M, WV36M/CAN
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.
Observación de montaje
En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:

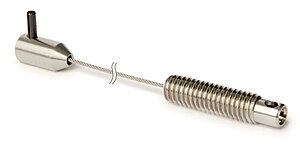

fijación del cable
GW
tipo de codificador
OG6
ver accesorios
posición conexión eléctrica
1
en función del codificador montado
temperatura de funcionamiento
T1

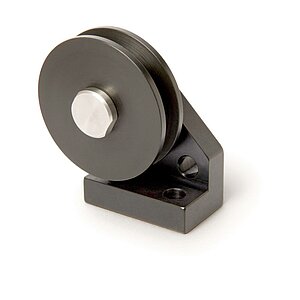

Accesorio
Productos equiparables
Volumen de suministro
- SG21
- Instrucciones de montaje
