Posizionatore AG02 Feldbus
bus di campo![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/a/8/csm_25650_PROFIBUS_CMYK_ef9dcfc071.jpg)
L'attuatore AG02 è adatto praticamente a tutti i compiti di posizionamento grazie alla sua elevata densità di potenza e alla sua struttura robusta. L'albero cavo consente un montaggio semplice e veloce sull'unità di regolazione esistente, le interfacce standardizzate garantiscono un'integrazione senza problemi nel vostro sistema di controllo.
- Montaggio facile
- Albero cavo passante con ø fino a max. 14 mm
- Trasduttore di posizione assoluto integrato su albero in uscita
- Azionamento e posizionatore integrato
- Interfaccia bus di campo integrata (opzionale)
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~1.2
 kg
(bus di campo)
albero
 acciaio brunito
Corpo
 alluminio
Coppia nominale/N. di giri nominale
5
 Nm
 con 80 min-1
i = 55.3 (70 W-M Motor)
6
 Nm
 con 70 min-1
i = 62.2 (70 W-M Motor)
9
 Nm
 con 35 min-1
i = 135.8 (70 W-M Motor)
Modo operativo
 funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Motor
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±10 %
con protezione da inversione di polarità, bus di campo
Potenza assorbita
70
 W
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Corrente nominale
2.9
 A
max. corrente di carico i = 55.3 / i = 62.2
2.1 A ±4 %
 (motore da 70 W-M)
max. corrente di carico i = 135.8
Tipo di connessione
 2 connettori M16
a 3 poli, 1 connettore maschio; a 12 poli, 1 connettore maschio
 2 connettori M12 (codifica A)
a 5 poli, 1 connettore maschio; a 5 poli, 1 connettore femm. (CAN)
 2 connettori M12 (codifica B)
a 5 poli, 1 connettore maschio; a 5 poli, 1 connettore femm. (PB)
Caratteristica
Dati tecnici
Integrazione
Risoluzione
1600
 Passi/rivoluzione
trasduttore di posizione ABM
Campo di traslazione
±6250
 rotaciones
trasduttore di posizione ABM
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 50 °C
Temperatura di stoccaggio
-20 … 60 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61800-3, secondo ambiente
immunità / immissione
 EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP50 (opzionale IP65)
 con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Alimentazione di tensione
Segnale |
PIN |
+UB |
1 |
nc |
2 |
-UB |
3 |
bus di campo
Profibus-DP |
CANopen |
PIN |
+5 V DC |
nc |
1 |
BUS A |
nc |
2 |
GND |
CAN_GND |
3 |
BUS B |
CAN_H |
4 |
nc |
CAN_L |
5 |
Interfaccia/Finecorsa
Segnale |
PIN |
ES1 |
A |
ES2 |
B |
Abilitazione (24 V DC) |
C |
nc |
D |
+24 V DC |
E |
nc |
F |
RXD/DÜA |
G |
TXD/DÜB |
H |
GND/interfaccia seriale |
J |
GND (ES1, ES2, arresto d'emergenza, CAL) |
K |
CAL |
L |
GND |
M |
Curva di rendimento
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
55.3
esecuzione albero
KR/14
con i=55.3, altre trasmissioni su richiesta
Ammortizzatore di coppia
B
incl. boccola in elastomero
Interfaccia
S1/00
bus di campo
OFB

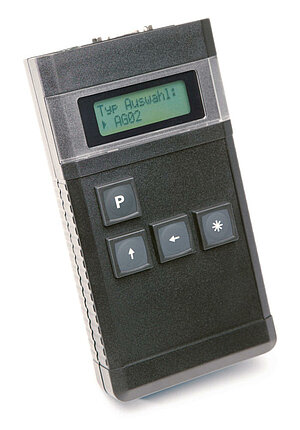

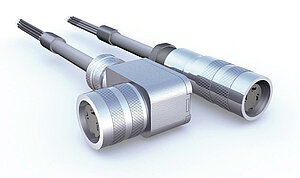

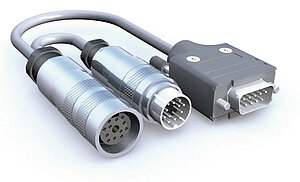

Accessori
Volume di fornitura
- AG02 Feldbus
- Guida all’uso
